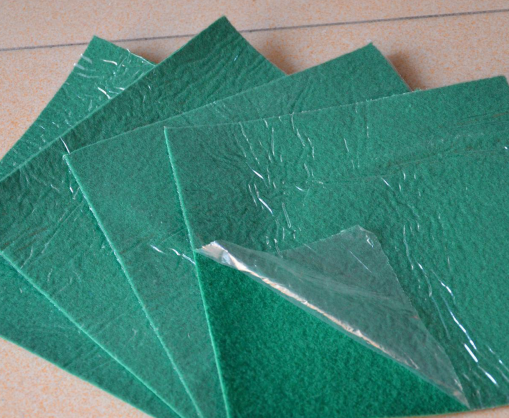

覆膜時(shí)，油墨表層的白墨顏料顆粒會(huì )對膠黏劑有阻礙作用，影響膠黏劑在印品墨層表面的進(jìn)一步滲透;維利油中的氫氧化鋁則容易形成隔離層，阻礙膠黏劑與墨層的相互作用，導致起泡或粘合不實(shí);亮光漿對覆膜效果有利，其成分與膠黏劑性質(zhì)相似、親和效果好。所以，添加油墨沖淡劑時(shí)，要結合產(chǎn)品的覆膜效果進(jìn)行綜合考慮。油墨的顆粒度也會(huì )影響覆膜效果。顆粒度過(guò)大，會(huì )影響薄膜與印品表面的貼合效果，容易出現起泡，進(jìn)而粘合不實(shí)。特別是金銀墨，由于金屬顏料顆粒在油墨干燥后會(huì )分離出來(lái)，阻礙墨層與膠黏劑的相互結合，所以使用金銀墨印刷的產(chǎn)品不適合進(jìn)行覆膜。
    印刷品是需要通過(guò)印刷來(lái)完成。上面提到干燥后的油墨的表層性能會(huì )影響覆膜效果，而在使用合適的油墨的前提下，印刷幅面、墨層厚度、干燥效果等因素也會(huì )造成覆膜粘合不實(shí)。若印刷幅面太大會(huì )使紙張表面與膠黏劑的接觸面積減少，加劇印品表面與膠黏劑粘合效果的下降，使覆膜產(chǎn)品的質(zhì)量和使用壽命大打折扣。所以，要盡量避免給大幅面或采用實(shí)地印刷的印品進(jìn)行覆膜。印刷品油墨用的過(guò)厚，對膠黏劑的阻礙作用會(huì )加重，會(huì )直接造成脫層，進(jìn)而不能粘合。比較各種印刷工藝得到的墨層特點(diǎn)，膠印的印品墨層厚度最低，為1～2μm，所以，需要覆膜的印刷品最好選擇膠印，并要注意控制彩色印刷的疊印效果和印品最終的墨層厚度。
